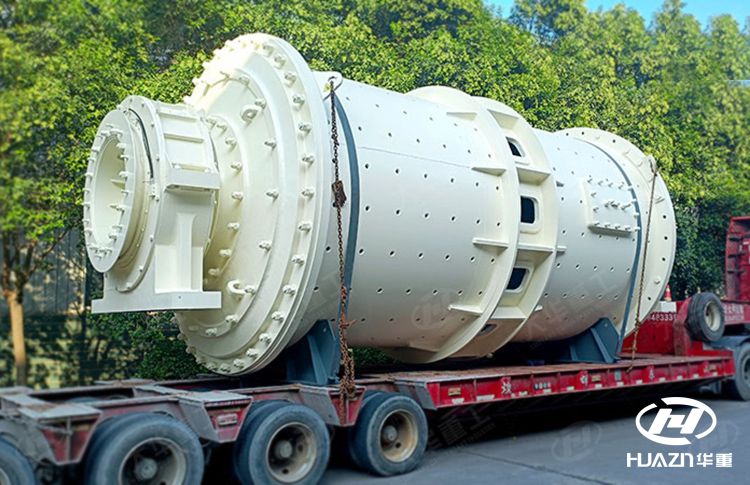

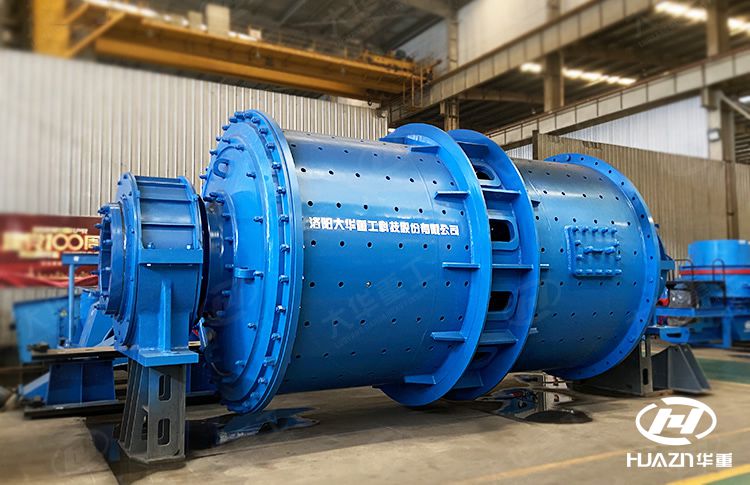

GMBZ系列高效節能制砂棒磨機

GMBZ系列高效節能制砂棒磨機是我公司在國內傳統棒磨機的技術基礎上結合人工制砂的工藝特點及技術要求，進行結構和性能優化，開發出的GMBZ系列筒體中間排料的節能制砂棒磨機。

應用領域：廣泛應用于大型砂石骨料系統的中硬巖石制砂和調整砂子的細度模數。采用兩端進料、筒體中間周邊排料的形式，大大提高其生產效率。

筒體容積：11~69.8m³

裝棒量：17~98t

排料粒度：≤5mm

產量：100~1200t/h

適用物料：滿足各種礦石、巖石粉碎和人工制砂的作業要求，例如，粉煤灰、石灰石、石英砂、鋁粉、煤粉、鋼渣、鐵礦石、鐵渣、鋁渣、煤矸石等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

采用自動集中潤滑系統

采用自動集中潤滑系統代替原有的稀油潤滑站，大型磨機不需配備昂貴的高低壓稀油潤滑站，避免稀油污染，年節約用油成本70%，同時降低設備故障率和操作工人維護成本，提高整機設備的生產效率。

采用調心滾子軸承

該棒磨機采用調心滾子軸承代替?zhèn)鹘y(tǒng)的巴氏合金軸瓦支撐，運行阻力小，在同等型號和相同的生產能力的情況下，可節電10%~20%，在相同功率情況下，可提高生產能力10%~20%。

可靠性的驅動裝置和多功能配置

磨機全系列配備大齒輪噴射潤滑系統和慢速驅動裝置，大型磨機還配備高壓電機、氣動離合器、一拖四頂起裝置、自動加棒裝置等，也可根據用戶需要選配。

工作原理

棒磨機是依靠棒的壓力和磨剝力磨碎礦石的。當棒打擊礦石時，首先是打碎粗粒，然后才磨碎較小的礦粒；棒與棒之間是線接觸，而球和球之間是點接觸，棒磨機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接通過周邊大齒輪減速傳動，驅動筒體回轉。筒體內裝有適當?shù)哪サV介質-鋼棒。磨礦介質在離心力和摩擦力的作用下，被提升到一定高度，呈拋落或泄落狀態落下。被磨制的物料由給礦口連續的進入筒體內部，被運動的磨礦介質所粉碎，并通過溢流和連續給礦的力量將產品排出機外，以進行下一段工序作業。

產品參數

規格型號	筒體尺寸	有效容積(m³)	最大裝棒量	工作轉速(r/min)	裝機功率	出料粒度	生產能力(t/h)
規格型號	直徑×長度	有效容積(m³)	最大裝棒量	工作轉速(r/min)	裝機功率	出料粒度	生產能力(t/h)
GMBZ2136	φ2100×3600	11	17	21	210	≤5	100-130
GMBZ2445	φ2400×4500	18.4	21	19.4	355	≤5	200-250
GMBZ2745	φ2700×4500	23.4	32	18.4	500	≤5	280-320
GMBZ3050	φ3000×5000	31.9	35	17.3	630	≤5	300-370
GMBZ3250	φ3200×5000	35.7	46	16.37	800	≤5	400-500
GMBZ3260	φ3200×6000	43.1	60	16.37	900	≤5	470-540
GMBZ3460	φ3400×6000	49.2	68	15.53	1120	≤5	580-720
GMBZ3660	φ3600×6000	55.1	88	14.98	1250	≤5	700-800
GMBZ4060	φ4000×6000	69.8	98	13.91	1600	≤5	1080-1200

GMBZ系列高效節能制砂棒磨機

產品特點

采用自動集中潤滑系統

采用調心滾子軸承

可靠性的驅動裝置和多功能配置

工作原理

產品參數

應用案例

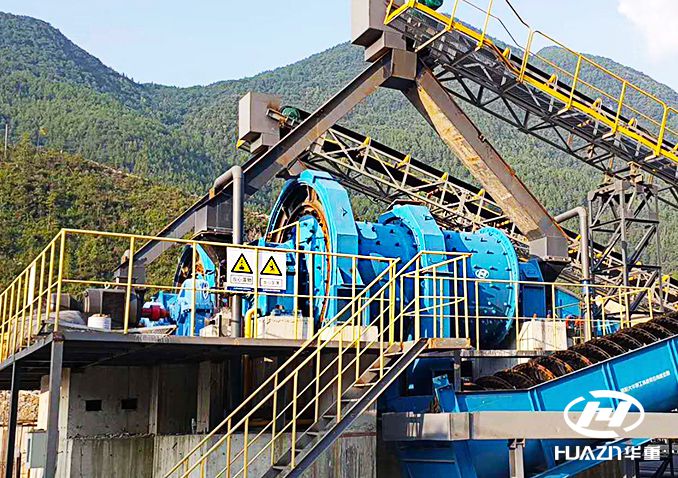

四川時產570噸石灰?guī)r砂石骨料生產線

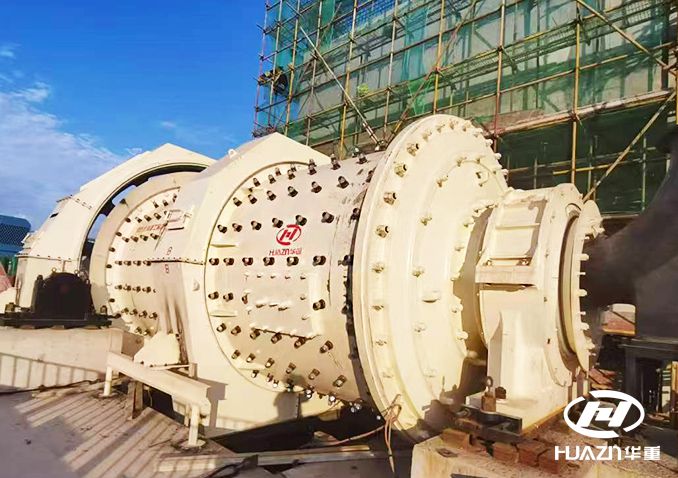

江西砂石骨料生產線

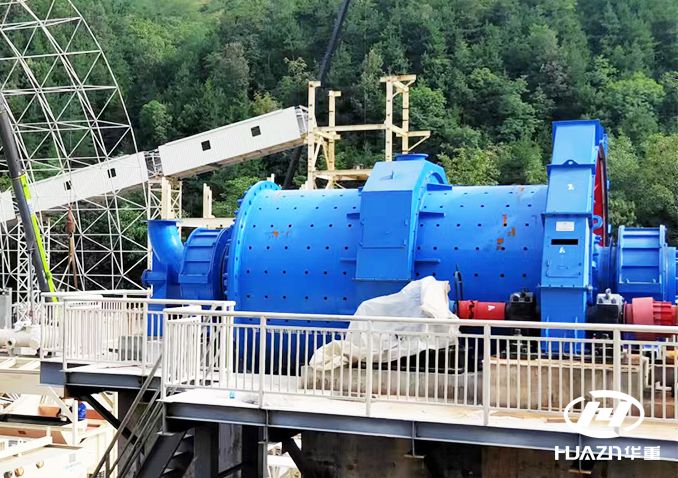

陜西中電建路橋公司2000th砂石系統
