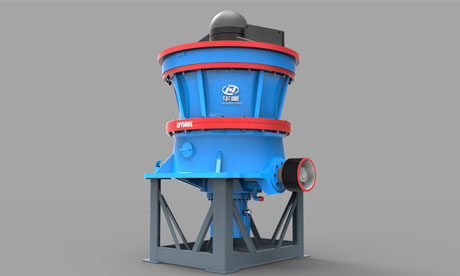

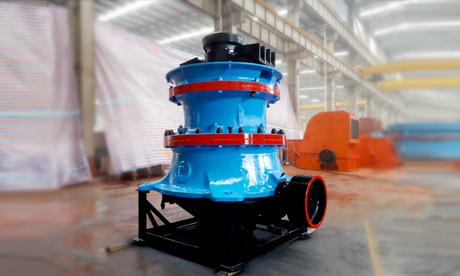

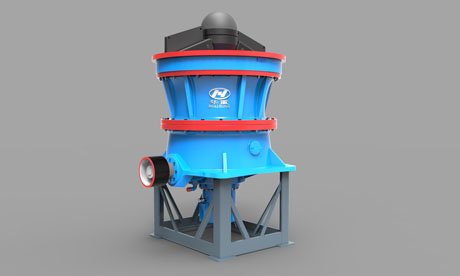

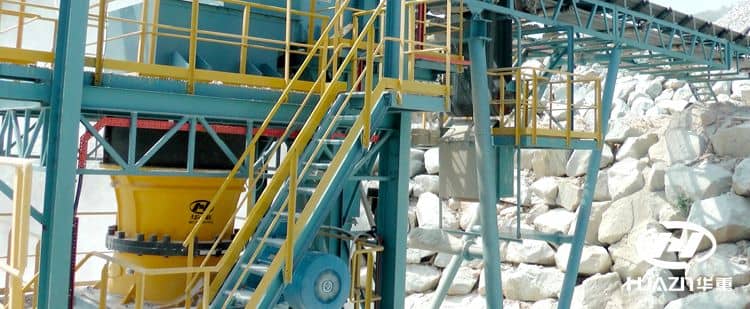

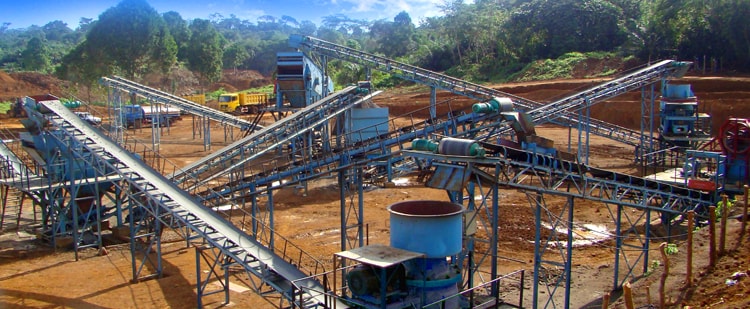

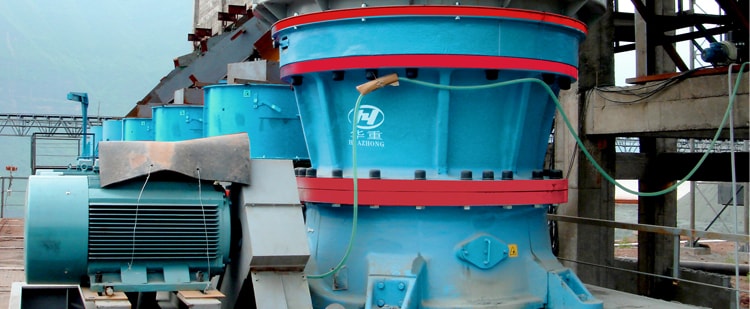

GPY系列單缸液壓圓錐破碎機

GPY系列單缸液壓圓錐破碎機是我公司研發制造的目前國內備受矚目的圓錐破碎機，是機、電、液技術與物料破碎技術相結合的高端產品，該設備采用了高強度鑄鋼機架、合金材料鍛造主軸、高精度弧形螺旋齒輪傳動結構，結合多種腔型選擇和智能化的運行控制系統，使該設備的性能和優勢得以充分的體現，可以廣泛應用于各類堅硬礦物和巖石的中、細碎作業，具有破碎比大、效率高、能耗低、產品粒度均勻等特點，能夠充分滿足客戶的各種破碎需求。

應用領域：主要用于冶金、礦山、建筑、化學、鋼渣處理及硅酸鹽行業中原料的破碎。可采用混凝土基礎或鋼結構基礎，固定式、移動式場合均可選用。

最大給料粒度：35~670mm

出料粒度：8~83mm

生產能力：45~2188t/h

適用物料：適合中碎和細碎巖石、礦石、礦渣、耐火材料等各種礦物和巖石。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

層壓破碎設計，出料粒形更好，生產效率高

該機將優化的破碎腔型、合理的偏心距、良好的擺頻和層壓縮破碎原理相結合，實現更大的通過量、更高的生產效率、更優的產品粒形和更低的單位能耗。

自動化程度高

自動化控制系統能夠?qū)崿F(xiàn)破碎過程的過載保護、過鐵保護、出料口恒定等功能，并能實現實時監控油溫、流量、壓力、負荷、出料口尺寸等參數，確保設備可靠運行。

加強型架體結構，承載能力高

經過優化設計的加強型架體結構、兩端支撐的“簡支梁”主軸結構、動壓潤滑的銅套結構、靈敏可靠的過載保護系統，可確保設備在硬質礦物巖石的破碎長期穩定運行。

多種腔型可供選擇，適應性廣

該系列圓錐有中碎和細碎兩種機型，每種機型有多種腔型可供選擇，還可通過調整偏心距來適應不同的產工藝。通過調整傳動軸轉速，還可實現對產品級配的調整，從而使設備的價值充分體現。

運行噪聲和振動小

高精度螺旋弧齒輪傳動，運行噪聲更低、傳動效率更高、使用壽命長。設備自身振動小，整體鋼架配合柔性支撐，使設備傳導至基礎的振動更小，基礎投入小。

安裝成本低

GPY200(S)、GPY300(S)兩種機型采用“復合型杯式”活塞結構，安裝高度低，節約安裝成本。所有機型均采用整體鋼底架結構，使安裝簡便、耗時短，成本低。

運行成本低

優化設計的破碎腔型及襯板材料，使襯板利用率更高；正壓防塵系統可時刻保證設備清潔，延長潤滑油的使用周期，減少人工維護成本。大部分零部件可在設備上部及側部完成拆裝，更安全、更便捷、更高效。

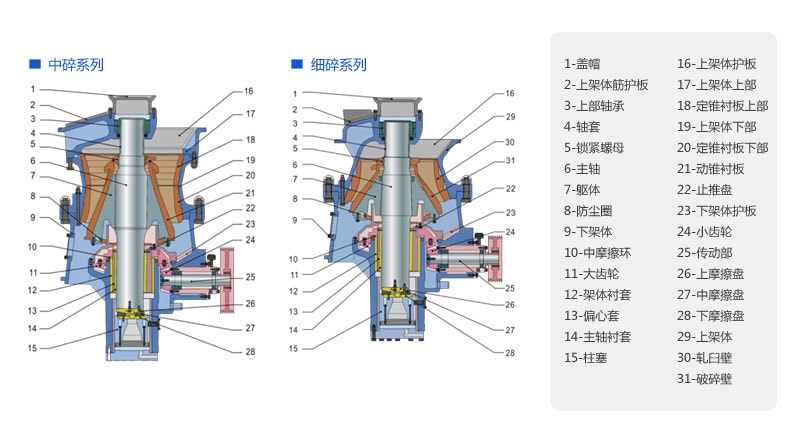

結構特點

工作原理

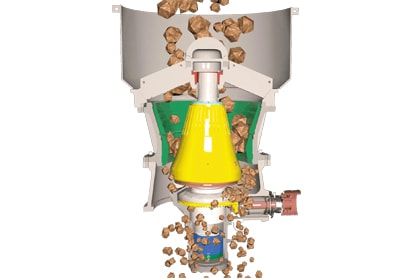

電機通過三角皮帶和皮帶輪來驅動破碎機的水平軸轉動，水平軸上裝有高精度的螺旋弧齒錐齒輪，通過相互嚙合的大小錐齒輪來驅動偏心套組件旋轉。具有偏心內圓柱面的偏心套迫使軀體動錐部（破碎部）做旋擺運動，從而在偏心擺動的動錐襯板和固定的定錐襯板之間產生周期性的相對運動，物料通過頂部進料斗進入有周期性旋轉擺動的動錐襯板和定錐襯板構成的破碎腔后，便受到擠壓和彎曲的破碎力，從而使物料得到破碎，破碎后的物料依靠自重力從下架體圓周空腔處排除機體。

產品參數

中碎圓錐作業技術參數
規格型號	偏心量Ecc (mm)	最大裝機功率 (KW)	緊邊排料口(CSS)下的生產能力(t/h)
規格型號	偏心量Ecc (mm)	最大裝機功率 (KW)	25mm	30mm	35mm	40mm	45mm	50mm
GPY100S	20	90	115-125	140-150	155-175	165-195	180-210
GPY100S	25	90		180-190	195-215	205-225
GPY200S	25	160		165-215	185-235	205-255	225-275
GPY200S	32	160			225-275	265-315	275-345
GPY300S	32	250		320-350	350-390	370-410	390-430
GPY300S	40	250			400-450	440-490	470-520
GPY400S	36	280		400-450	440-490	480-520	500-540	550-600
GPY400S	42	280			520-570	550-630	620-670	650-700

細碎圓錐作業技術參數
規格型號	偏心量Ecc (mm)	最大裝機功率 (KW)	緊邊排料口(CSS)下的生產能力(t/h)
規格型號	偏心量Ecc (mm)	最大裝機功率 (KW)	8mm	10mm	15mm	20mm	25mm	30mm	35mm	40mm
GPY100	20	90	45-50	50-55	65-75	90-100
GPY100	25	90		50-60	70-85	100-115
GPY200	25	160		80-105	105-125	125-150	155-175	180-205
GPY200	32	160			135-155	165-185	185-215
GPY300	32	250	100-120	110-140	155-185	185-215	220-250	255-285	290-320
GPY300	40	250		140-160	195-225	235-265	280-310	315-345
GPY400	36	280		150-180	200-240	260-285	290-320	330-365	370-400	410-440
GPY400	44	280			260-290	320-350	355-385	390-420	430-460	470-500

注：生產能力為含水量不超過4%、不含粘土，給料粒度級配適合，小于排料口的物料占給料總量10%以下，給料在破碎腔四周均布，物料松散密度為1.6t /m³的巖石開路設計時的通過量。在閉路作業條件下，設備能力比開路作業高15%-30%。由于所選設備偏心量、破碎比、物料硬度、給料粒度組成、給料含水含泥量等都會影響破碎機的生產能力，所以對具體的應用情況請向我們進一步咨詢。

技術參數(GPY500S）
規格型號	最大裝機功率 (KW)	腔型	最大給料尺寸 (mm)	緊邊排料口(CSS)下的生產能力(t/h)
規格型號	最大裝機功率 (KW)	腔型	最大給料尺寸 (mm)	41mm	44mm	48mm	51mm	54mm	60mm	64mm	70mm	76mm	83mm
GPY500S	315	EC	560	600-680	670-730	750-860	800-850	870-930	950-1000	1030-1090	1000-1050	920-983	604
GPY650S	450	EC	560		730-790	820-880	870-930	950-1000	1030-1100	1180-1250	1380-1450	1450-1500
GPY800S	630	EC	670		1050-1200	1250-1310	1320-1420	1450-1530	1550-1650	1675-1750	1830-1900	1925-2000

注：EC=超粗碎

技術參數(GPY500、GPY800、GPY1000）
規格型號	最大裝機功率 (KW)	腔型	最大給料尺寸 (mm)	緊邊排料口(CSS)下的生產能力(t/h)
規格型號	最大裝機功率 (KW)	腔型	最大給料尺寸 (mm)	10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	44mm	51mm	57mm	64mm	70mm
GPY500	315	EC	275			172	290-333	390-431	420-460	500-542	560-600	610-657	450-511
		C	215			150-185	320-362	420-475	465-505	540-580	540-638	450-507	310-353
		MC	175			210-248	350-421	410-450	440-480	500-550	430-494	300-360
		M	135			250-290	390-435	425-465	455-495	455-497	340-398
		MF	115		188	320-364	350-391	380-418	415-445	400-446	314-358
		F	85		260-300	280-323	310-347	330-371	355-395	340-396	318
		EF	65		250-288	270-311	250-293	250-290
GPY650	450	EC	290			200-220	350-400	450-503	500-551	580-630	660-710	700-753	650-600
		MC	180			300-350	400-490	460-510	520-565	570-617	540-590	580-630
		MF	115		190-215	420-470	430-488	470-515	520-571	530-580	420-470
		F	85		330-384	390-447	400-451	410-463	450-502	500-552
GPY800	630	EEC	350					460-520	740-800	840-900	950-1010	1060-1120	1170-1230	1290-1350	1400-1450	1220-1280
		EC	300					520-584	780-844	900-963	1010-1065	1110-1167	1230-1286	1320-1388	1450-1506	1270-1326
		C	240				400	590-631	830-888	950-1013	1060-1120	1170-1227	1290-1352	1400-1460	1400-1456	1220-1281
		MC	195				380-435	660-718	770-832	890-950	990-1050	1090-1150	1210-1267	1310-1368	1310-1365	1140-1201
		M	155				500-563	720-780	780-836	890-948	990-1050	1090-1150	1210-1266	1310-1367	1180-1243	1030-1093
		MF	130			374-420	650-711	700-760	750-809	860-923	880-937	720-784	697
		F	90		352-390	590-650	640-700	690-747	740-795	850-907	790-852	650-713
		EF	80	340-400	450-511	490-553	530-593	580-635	620-675	710-770	670-728	600-664
GPY1000	750	EC	370						390-454	1235-1304	1375-1441	1515-1580	1675-1740	1815-1878	1975-2038	2111-2176
		C	330					392	720-770	1335-1400	1485-1547	1630-1695	1803-1868	1955-2015	2123-2188	2075-2137
		MC	300				445-508	785-847	1165-1227	1335-1400	1485-1547	1630-1695	1803-1868	1955-2015	1935-2000	1665-1734
		M	230			262-306	600-665	885-946	1045-1101	1200-1256	1315-1390	1455-1521	1611-1676	1745-1810	1720-1795	1495-1560
		MF	160		200	445-509	620-685	855-916	910-975	1045-1112	1165-1230	1280-1347	1420-1485	1535-1602	1315-1391	1100-1165
		F	120		243-284	600-665	765-833	825-890	885-947	1015-1080	1100-1160	985-1046	755-822	555-620
		EFX	100		355-418	595-661	645-710	695-758	745-807	870-921	925-990	825-891	635-700	465-528
		EF	85	180-240	515-580	565-626	605-673	655-715	700-765	820-873	900-965	995-1058	1100-1165	945-1005	795-857	600-664
		EEF	75	405-470	495-560	535-603	585-648	625-692	675-737	775-841	785-850	695-756	510-575	412

注：1.EEF=超特細、EF=特細碎、EFX=次細碎、F=細碎、MF=中細碎、M=中碎、C=粗碎、MC=中粗碎、EC=特粗碎
2.生產能力為含水量不超過4%、不含粘土，給料粒度級配適合，小于排料口的物料占給料總量1 0 %以下，給料在破碎腔四周均布，物料松散密度為1 . 6 t / m ³的巖石開路設計時的通過量。在閉路作業條件下，設備能力比開路作業高1 5 % - 3 0 %。由于所選設備偏心量、破碎比、物料硬度、給料粒度組成、給料含水含泥量等都會影響破碎機的生產能力，所以對具體的應用情況請向我們進一步咨詢。
