(1)自定中心振動篩的構造

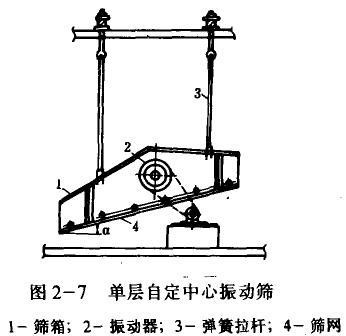

自定中心振動篩與慣性振動篩的主要區別在于，慣性振動篩的傳動軸與皮帶輪是同心安裝的，而自定中心振動篩的皮帶輪與傳動軸是不同心的。圖2-7為單層自定中心振動篩。這種篩主要是由篩箱、篩網、振動器和彈簧拉桿組成的。篩箱1由四根帶彈簧的拉桿懸掛在支架上。彈簧是用來支撐篩箱的，同時又可起到減振作用，從而保護了與之接觸的建筑物等構件。篩面與水平面的傾角為15-25°篩箱振幅的調整，可通過增減偏心重塊的數量來實現。

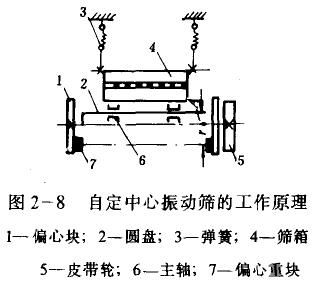

(2)自定中心振動篩的工作原理(圖2-8)

當主袖旋轉時篩框?qū)⒆鲌A運動，這是由于兩個回轉體相互作用的結果，一個回轉體是彈簧懸接著的篩框，另一個回轉體是固定在主軸上的不平衡重塊。篩框繞主軸作圓運動，而上軸的軸線在空間中不移動，故把這種篩子稱之為自定中心振動篩。

自定中心振動篩可避免慣性扼功篩對三角皮帶和電機的損壞，因而可適當增大篩子的振幅，一般為1-5mm，因此篩分效率較高，一般可達80％以上。但是，在篩分作業中，也和慣性振動篩一樣，表現極為明顯的是篩子的振幅不穩定。當篩子的負荷過大時，它的振幅很小，不能把物料抖動起來，所以篩分效率顯著降低。當篩子的負荷很小時，它的振幅就很大，物料抖動太厲害，很快就離開篩面，物料在篩上停留時間短，篩分效率也就下降。因而，自定中心振動篩要求給料均勻，只適宜用于中、細粒物料的篩分。
