在研究助磨劑對(duì)磨礦效率影響的同時(shí)，還應(yīng)該研究助磨劑對(duì)礦物解離的選擇性有何影響，特別是對(duì)于研究選擇性磨礦來說，能夠促進(jìn)選擇性磨碎作用的化學(xué)助磨劑將更有意義。現(xiàn)在分別按 助磨劑的兩種作用討論化學(xué)助磨劑對(duì)礦物解離選擇性的影響。

1.化學(xué)助磨劑對(duì)礦物解離選擇性的影響——助磨劑降低礦物硬度對(duì)解離選擇性的影響

如前所述助磨劑（主要是表面活性劑）吸附在礦物的裂縫處 可以降低裂縫處質(zhì)點(diǎn)之間的凝聚力及表面能，從而對(duì)礦物產(chǎn)生"劈分"作用。由于不同礦物集合體的結(jié)合面聚合力弱，故在先天成礦地質(zhì)作用及后來的各種破碎作用下結(jié)合面容易產(chǎn)生各種宏觀及微觀裂紋，所以劈分作用的存在有利于不同礦物集合體的單體解離，使解離行為優(yōu)先發(fā)生在不同礦物的結(jié)合面上，產(chǎn)生礦物的選擇性解離。

另一方面，由于礦石的力學(xué)性質(zhì)極不均勻，組成礦石的各種礦物枏在力學(xué)性質(zhì)上不相同，可能有的礦物結(jié)構(gòu)致密，強(qiáng)度高，各種宏觀及微觀裂縫少，而有的礦物則相反。因此，當(dāng)助磨劑吸附在礦石表面時(shí)，各個(gè)礦物相對(duì)助磨劑的吸附亦不相同：裂紋多的礦石吸附作用強(qiáng)降低硬度的幅度大，而裂紋少的或基本無裂紋的礦物，硬度則基本沒有多大變化。也就是說，助磨劑可能只軟化了礦石中的某些礦物相，或擴(kuò)大了各種礦物硬度的羞異，促進(jìn)了選擇性磨碎作用的加劇，有利于選擇性磨礦的進(jìn)行。但是，各地產(chǎn)出的礦石性質(zhì)千差萬別，即使同一類礦石的力學(xué)性質(zhì)也極不相同，因此，這種吸附作用究竟軟化了哪一相，或者每一相均軟化，這卻是要認(rèn)真判別的。

如前所述,保加利亞的C.N•捷別夫研究指出,宏觀及微觀缺陷集中于中礦粒子中的某一相，如石英-磁鐵礦體系是集中在石英相里。例如用石英與赤鐵礦所作的試驗(yàn)說明在同樣條件下，對(duì)石英的效果較大，一lOO^m的產(chǎn)率高25～30%,證明表面活性劑使石英受到更多的選擇破碎作用。石英是硬度大的礦物，又是主要的脈石成分，使它軟化后既有利于鐵礦物的解離又有利于節(jié)嚳能耗與鋼耗。上述實(shí)驗(yàn)室的結(jié)果為蘇聯(lián)與保加利亞幾個(gè)鐵礦床的礦石所證實(shí)，例如用兩段球磨及千式磁選處理保加利亞馬梯諾沃礦床的鐵礦石,在同樣條件下，與不使用表面活性劑（低分子脂肪酸）相比較，使用活性劑的精礦含鐵品位提高了1～1.5%, 回收率提高2～3%。這足因?yàn)橹饕�脈石礦物石英軟化大，磨礦中易使石英與鐵礦物解離，這時(shí)既提高了鐵礦物解離的選擇性，又減輕了鐵礦物的過磨，致使精礦品位及回收率得到提高。

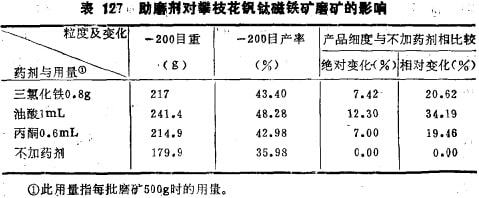

昆明工學(xué)院劉升明在用純礦物混合物進(jìn)行選擇性磨礦研究的基礎(chǔ)上，又進(jìn)一步用實(shí)際鐵礦石進(jìn)行了驗(yàn)證硏究。實(shí)際鐵礦石取自四川塔枝花鐵礦密地選廠的細(xì)碎產(chǎn)品（粒度20-0mm)，經(jīng)破碎后取出5～3mm級(jí)別作試料；選擇三氯化鐵、油酸及丙酮為助磨劑；磨礦濃度為65%，磨礦時(shí)間20分鐘。試驗(yàn)結(jié)果表明，三種助磨劑均有顯著助磨效果，加藥與不加藥的磨碎結(jié)果差異顯著，如-200目產(chǎn)率的絕對(duì)變化率增加7～12%，而相對(duì)變化率則增加20-34%,詳見表127所示；磨碎產(chǎn)品進(jìn)行磁選處理，得出精礦及尾礦，結(jié)果見表128所示。表128說明，加助磨劑后選別產(chǎn)品的精礦回收率有顯著提高（這里只考查了+200目部分），而尾礦中的金屬損失率大太降低。這也證明磨礦產(chǎn)生了顯著的選擇性解離，提髙了磨礦產(chǎn)品的單體解離度，所以尾礦中連生體少，金屬損失少，尾礦品位低。

上述試驗(yàn)研究說明，助磨劑的加入往往軟化礦石中的某些礦物相，從而可提高有用礦物解離的選擇性，以及擴(kuò)大礦石中礦物磨碎的選擇性，所以對(duì)選擇性磨礦極為有利。

V.V.卡瑪金的研究指出，礦粒受到動(dòng)態(tài)載荷作用發(fā)生破裂，載荷停止加之后破裂幵始結(jié)束，但在下述條件下破裂不會(huì)完全結(jié)束；

t₁+t₂〈t_r

式中t₁——重復(fù)兩次加載的時(shí)問；

    t₂——交叉破裂的傳播間；

    t_r——第一個(gè)裂隙松弛的間。

而添加表面活性劑后，由于助磨劑在礦物裂隙處所產(chǎn)生的二維壓力可以延長(zhǎng)第一個(gè)裂隙松弛的時(shí)間因而能提髙破裂的效率。

還要說明一點(diǎn)，即使表而活性劑對(duì)礦石中的各礦物相均起軟化作用，解離的選擇性仍然可以提髙，由于各種礦物均軟化好磨，這時(shí)有用礦物可在較粗粒度下解離出來，回收時(shí)可以得到髙的選別效率。如果礦石中各種礦物均被軟化，也可以縮短磨碎時(shí)間，顯然，磨碎時(shí)間短的解離選擇性要比磨碎時(shí)間長(zhǎng)的強(qiáng)，同時(shí)磨礦時(shí)間短還可以節(jié)省電耗及鋼耗。

2.化學(xué)助磨劑對(duì)礦物解離選擇性的影響——助磨劑降低礦漿粘度時(shí)對(duì)礦物解離性的影響

礦石中各個(gè)不同機(jī)械強(qiáng)度的礦物組分在助磨劑降低礦漿粘度的作用下，它們的磨碎速度與礦漿濃度及粘度的關(guān)系目前還不太清楚，也缺乏較多的資料，只有P.圖徹報(bào)導(dǎo)了礦漿濃度對(duì)選擇性磨礦的影響。該研究釆用的試料粒度小于1.7mm，礦石中含 有2%的方鉛礦及8～10%的閃鋅礦，此外還有方解石、白云石及少量黃鐵礦；礦石在直徑為150mm的棒磨機(jī)中磨碎5分鐘，磨機(jī)的轉(zhuǎn)速韋為70%。此外，還用硅酸鹽脈石型錫礦石做了不太詳細(xì)的補(bǔ)充試驗(yàn)，還試驗(yàn)了硫化銅礦石。所用的助磨劑是美國(guó)道化學(xué)公司的XFS-4272分散劑。試驗(yàn)結(jié)果峩明：

(1)礦漿濃度對(duì)礦石各個(gè)組分的相對(duì)可磨性有很大影響但不恒定，例如當(dāng)?shù)V漿中的固體含為33%時(shí)，方鉛礦比脈石礦物磨碎的速度快得多，而當(dāng)固體含雖為67～80%時(shí)，雖然粗顆粒的方鉛礦仍象以前一樣破碎得快，但-45μm顆粒的生成速度已經(jīng)變得慢得多；閃鋅礦和錫石的行為與方鉛礦類似，但太明顯。這就表明，隨著磨礦濃度的升髙（當(dāng)然粘度也升高）各種礦物的磨碎速度差異表現(xiàn)為逐漸成小，而在低濃度下各種礦物的磨碎速度則具有較大的差異。

(2)磨礦機(jī)在某一適宜礦漿濃度下可達(dá)到最大生產(chǎn)能力，但這種生產(chǎn)能力是指粒度而言的，因而也可以靠加速磨碎脈石礦 物使整個(gè)產(chǎn)品變細(xì)的方法來達(dá)到。

(3)礦漿濃度降低，產(chǎn)品作篩分后粒度組成幾乎沒有變化，但磨礦的選擇性提髙。當(dāng)?shù)V漿濃度超過最適宜值時(shí)，粗顆粒的磨碎速度減慢，而微細(xì)粒則加速破碎，這就使產(chǎn)品的粒度組成范圍擴(kuò)大。由于礦石中粗顆粒主要是非金屬礦物，因此，提髙了磨礦的選擇性。

(4)分散劑在高濃度礦漿下能降低磨礦產(chǎn)品粒度，但對(duì)磨礦的選擇性沒有影響。

目前已進(jìn)行的研究表明，降低礦漿粘度只有在高濃度下才有提高磨礦效率的作用，而且降低粘度并不改變濃度，所以降低粘度對(duì)磨礦的選擇性沒有影響是可以理解的。當(dāng)然，粘度影響礦槳的流動(dòng)速度，所以如果礦漿流動(dòng)速度對(duì)選擇性磨礦有一些影響，這時(shí)降低粘度也會(huì)影響到選擇性磨礦作用，但這種影響將是很弱的，因?yàn)檎扯鹊母淖儾豢赡苁垢邼舛鹊V漿的流動(dòng)性有太大變化。
