反擊式破碎機是在錘式破碎機基礎上發展起來的一種新型高效率的破碎設備，它廣泛應用于非金屆礦、建筑材料、化工、煤炭、冶金等工業部門巾，用來對石灰石、石棉礦、煤、石英砂、電石、白云石、硫化鐵礦等物料進行粗、中、細破碎。反擊式破碎機之所以能如此廣泛應用，是因為它與其他類型破碎機相比，具有下列優點。

①由于反擊式破碎機破碎物料時，能充分利用整個轉子的能量，故其破碎比大，一般為20左右．高的可達50-60，最大可達150，因而可以減少破碎機段數，簡化破碎生產流程，減少基建投資和維護費用。

②由于反擊式破碎機對物料的破碎，是利用高速沖擊原理，反復多次沖擊、打擊后，使物料沿其結晶界限和紋理等脆弱地方碎裂，因此破碎效率高，能量消耗少。

③反擊式破碎機的適應性很強，可以破碎戶硬、軟、脆、韌性、纖維性的物料，而且破碎產品粒度多半呈立方體，且比較均勻，因此適用于很多工業部門，特別適用于水泥和建筑材料工業。

④反擊式破碎機具有選擇性破碎的特點，能使央雜在礦石中的共生體和夾石，沿結晶界限分開，而不破壞或很少破壞礦粒晶體。例如，利用反擊式破碎機破碎石棉礦，能使石棉與夾石沿結晶界限分開，而不損壞石棉纖維。這種選擇性破碎機在石棉礦收到了良好效果。

⑤反擊式破碎機的構造簡單、質量小，便于制造、成本低，操作和維修方便。

反擊式破碎機的缺點是：板錘和反擊板極易磨損，特別是破碎堅硬物料時．磨損更快，板錘和反擊板更換頻繁；對含水、含泥的物料適應性差；工作時噪聲大，粉塵也大。

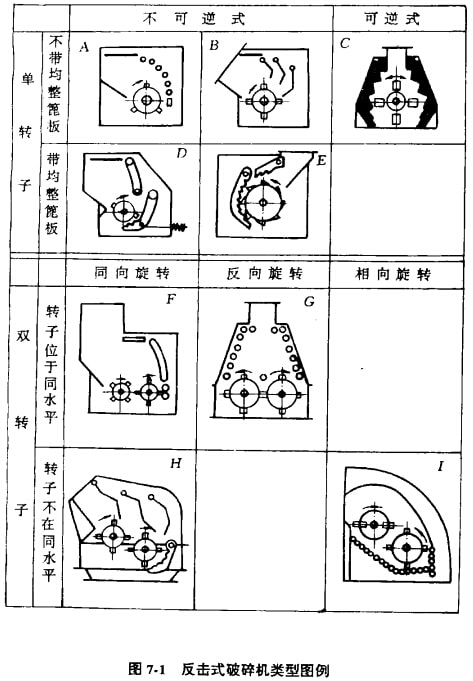

反擊式破碎機技其結構特征，可分為單轉子和雙轉子兩種類型，其詳細類型見圖7-1。

單轉子反擊式破碎機如圖7-l的A-E所示。其結構簡單，適合予巾、小型廠使用。在轉子下方設有均整笆板的反擊式破碎機，可控制產品粒度，因而過大顆粒少，產品粒度分布范圍較窄，產品粒度較均勻。這主要是細顆粒容易通過均整蓖板的縫隙排出，過大顆粒則在均整蓖板上受剪切和磨剝的作用得以進一步破碎。均整蓖板起著分級和破碎過大顆粒的作用。均整篦板的懸掛點能夠水平移動，以適應各種破碎工況，它的下端可借調整均整板與轉子間的夾角，從而補償因笛板和板錘磨損后而引起卸料間隙的變化。

雙轉子反擊式破碎機按轉子回轉方向又可分為以下三種形式。

①兩轉子同向旋轉的雙轉子反擊式破碎機如圖7-1的F和H所示。它相當于兩個單轉子反擊式破碎機串聯使用，可問時完成粗、中、細破碎作業，破碎比大，產品粒度均勻，生產能力強，但電耗較高。采用這種破碎機可以減少破碎段數，簡化生產流程。

②兩轉子反向回轉的反擊式破碎機如圖7-1G所示。它相當于兩個單轉子反擊式破碎機并聯使用，生產能力強，可破碎較大塊物料，作為大型粗、細碎破碎機使用。

③兩轉子相向旋轉的雙轉子反擊式破碎機如圖7-1I所示。它主要利用兩轉于相對拋出的物料互相撞擊進行破碎，所以破碎比大，金屬磨損量較小。

反擊式破碎機的規格用轉子直徑D和長度L表示，單位是mm。

反擊式破碎機的工件原理與銹式破碎機基本相同，它們都是利用高速沖擊作用破碎物料的，但結構與工作過程卻各有差異，見圖7-2。物料在沒定的流道內沿第一、第二反擊板經一定時間一定長度的反復沖擊路線使物料破碎，下方的均整籬板起確定出料粒度大小的作用。物料的破碎是在板錘接觸時進行的，隨后是在拋擊到反擊板上實現部分破碎，一部分料塊群在空個互相撞擊進一步得到粉碎。料塊群的流動方向看上去是雜亂元章的，實際料塊群的質心是受反擊板的流道線所約束，是有規律的，反擊板流道設計的要求是根據物料性質相對產品粒度的要求，避免不必要的飛行距離，控制料流流向進行設計的。上述破碎機理概括為以下三個方面。

(1)自由沖擊破碎

進入破碎腔內的物料，立即受到高速板錘的沖擊，以及物料之間相互撞擊，同時，板錘與物料之間的摩擦作用。在這些外力作用下，使破碎膠內物料在自由狀態下沿其脆弱面破碎。

(2)反彈破碎

被破碎的物料，實際上并不是無限制地分散的，而是被集中在鉗形體區間里。由于高速旋轉的轉子上板錘的沖擊作用，使物料獲得很高的運動速度，然后撞擊到反擊板上，使物料得到近一步的破碎，這種破碎作用叫做反彈破碎。

(3)銑削破碎

物料進入板錘破碎區間，大塊物科被高速旋轉的板錘—塊一塊銑削破碎并拋出。另外經上述兩種破碎作用未被破碎而大于出料口尺寸的物料，在出料口處也被高速旋轉的板錘銑削而破碎。

實踐表明，其小以物料受板錘的沖擊作用為最大。反擊板與板錘間的縫隙、板錘露出轉子體的高度以及板錘數目等因素，對物料的破碎比也有一定影響。

反擊式破碎機與錘式破碎機比較，兩者工作原理相似，都是以沖擊方式破碎物料，但結構和工作過程各有差異。主要區別如下。

①反擊式破碎機的板錘棚轉于是剛性聯結的，利用整個轉子的慣性對物料進行沖擊，使其不僅破碎而且獲得較大的速度和動能。錘式破碎機的錘頭是懸掛在轉子上的，是單個錘頭對物料進行汀擊而破碎，物料獲得的速度和動能有限。

②反擊式破碎機的破碎腔較大，使物料有一定購活動空間，充分利用沖擊汗用，在板錘的作用下，物料向機架上反擊板沖擊：錘式破碎機的破碎腔教小。

⑤反擊式破碎機的扳錘是自下向k迎接給入的物料，并把它拋到上方的反擊板上，而錘式破碎機的錘頭，則是順著物料落下的方向打擊物料。

④反擊式破碎機下部一般沒有篦條，產品粒度不板錘的速度以及與反擊板或均整板之間的間隙來保證。錘式破碎機下部有蓖條，破碎產品近過篩孔排出。
