選擇性磨碎現(xiàn)象是磨礦中常見(jiàn)的—種客觀現(xiàn)象，認(rèn)識(shí)它并利用它有很大實(shí)際意義。

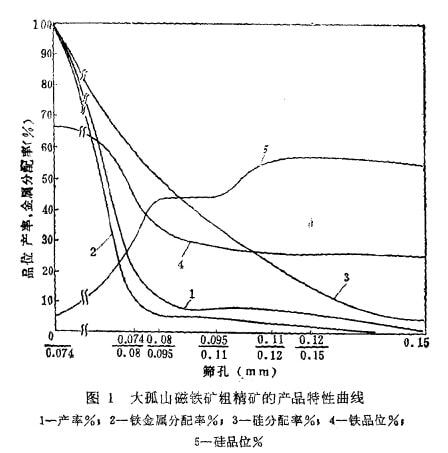

我國(guó)鐵礦資源豐富，但富礦少貧礦多。在貧鐵礦小，有用礦物以磁鐵礦為主，脈石礦物以石英為主的鞍山式磁鐵礦的量很大且分布較廣，這類(lèi)礦石的儲(chǔ)量及)開(kāi)采量約占全國(guó)鐵礦的二外之一。由于磁鐵礦性脆易磨碎，而石英較硬及韌性較大， 不易磨碎，結(jié)果在磨礦過(guò)仍小產(chǎn)今明顯的選擇性磨碎現(xiàn)象，使磨礦產(chǎn)品中磁鐵礦的粒發(fā)細(xì)，石英粒度粗；磨礦產(chǎn)品的這種粒度分布特征也反映在粗精礦中。圖1是鞍鋼大弧山選廠磁鐵礦粗精礦的產(chǎn)品粒度、品位及欽金屬分布的特性曲線(xiàn)。由圖可以看出，細(xì)級(jí)別合鐵高，合硅低，產(chǎn)率大；粗級(jí)別則含鐵低，含硅高，產(chǎn)率小�？梢�(jiàn)，由于選擇性磨碎作用的結(jié)果，使粗精礦在粗細(xì)兩個(gè)級(jí)別出現(xiàn)了鐵及硅的質(zhì)量分離現(xiàn)象。如果選擇一個(gè)恰當(dāng)?shù)谋患?jí)分離點(diǎn)，使可以得到質(zhì)量萬(wàn)同的兩個(gè)產(chǎn)品，起到分選作用。從圖l中看出，若分離點(diǎn)選為0.074MM(200目)，用細(xì)篩將此粗精礦分成篩上及篩下產(chǎn)品，則可得到產(chǎn)率80．5％、合鐵67％、合硅30％左右及回收率88．6%的高質(zhì)量鐵精礦(篩下產(chǎn)品)。長(zhǎng)沙黑色金屬礦山設(shè)計(jì)院作過(guò)分析，采用細(xì)篩篩選再磨粗精礦，可以使鐵精礦品位提高2—3％，而每提高1%鐵品位，SiO₂含量下降1.1—1.3％，焦比降低2%，高爐利用系數(shù)增加3%，渣量減少50kg左右。在不增加選礦投資、不增加選礦加工費(fèi)用及不改變其他選礦指標(biāo)的條件下，可使每噸生鐵成本降低1．3—1．9元，生鐵綜合投資下降3—3．7,總費(fèi)用減少12—15元。如果所有鞍山式磁鐵礦選廠均采用這一措施，全國(guó)標(biāo)年生產(chǎn)生鐵的總費(fèi)用將下降2．5—3億元。由于這一措施簡(jiǎn)易可行，且具有明顯的經(jīng)濟(jì)效益，所以目前我國(guó)東北及華北地區(qū)已有二十多個(gè)黑色金屬礦山安裝了2000多臺(tái)細(xì)篩投入生產(chǎn)。武鋼礦山研究所與金山店鐵礦合作，利用磁鐵礦易磨粒度細(xì)的特點(diǎn)，進(jìn)行了細(xì)篩工藝的小型試驗(yàn)及工業(yè)試驗(yàn)，并獲得了好的經(jīng)濟(jì)效果：鐵精礦品位平均提高2％左右，二氧化硅含量降低5%，合硫降至0.3一0.4％以下，而鐵的回收本未受影響。一個(gè)系列(按原礦臺(tái)時(shí)產(chǎn)量116.3t計(jì))每年可盈利22萬(wàn)元左右。應(yīng)指出的是，上述廠礦僅利用了選擇性磨碎現(xiàn)象，并沒(méi)有注意調(diào)節(jié)這種現(xiàn)象，如果對(duì)這種現(xiàn)象加以調(diào)節(jié)，效果將更顯著。

鎢礦是我國(guó)的一種重要礦產(chǎn)資源，其中有用礦物絕大部分是黑鎢礦及白鎢礦，脈石是硬度大的石英。鎢礦物性脆易碎，磨礦易產(chǎn)生泥化，生產(chǎn)形成的礦泥約損失金屬15—20％。盡管現(xiàn)廠生產(chǎn)采用了棒磨機(jī)，但過(guò)粉碎依然嚴(yán)重。減少鎢礦物的過(guò)粉碎將能提高鎢的回收率，增大經(jīng)濟(jì)效益。

錫礦也是我國(guó)的一種重要礦產(chǎn)資源。錫石性脆易碎，過(guò)粉碎嚴(yán)重，因過(guò)磨及過(guò)粉碎起碼應(yīng)錫金屬損失5％以上。盡管生產(chǎn)上粗磨及細(xì)密采用了過(guò)粉碎輕的磨礦設(shè)備，但過(guò)磨及過(guò)粉碎仍然嚴(yán)重。研究決明，采用用邊排料磨礦機(jī)與細(xì)篩閉路取代目前觀廠使用的中心排料磨機(jī)與螺旋分級(jí)機(jī)閉路，錫石的過(guò)磨及過(guò)粉碎均宙顯著降際，可使回收率提高2%左右。如果各國(guó)錫礦選廠均能采用這一措施，全園每年可多產(chǎn)錫金屬約500噸。如果在鎢礦采取這一措施后，效果也不會(huì)低于錫礦。

其他如銻、鉛、鋅、汞等金屬礦物因過(guò)粉碎造成的損失也是相當(dāng)大的，所以降低這些金屬礦物為過(guò)粉碎以提高它們的回收率同樣也具有很大的經(jīng)濟(jì)意義。

鋁土礦通過(guò)選擇性磨礦也可以?huà)仐壍推肺坏V泥提高Al₂0₃的含量。長(zhǎng)期以來(lái)，各國(guó)大都采用拜爾法直接從優(yōu)質(zhì)鋁土礦中提取氧化鉛，佩近些午來(lái)隨著大量劣質(zhì)鋁土礦資源的開(kāi)發(fā)及利用而開(kāi)始研究鋁土礦選礦。我國(guó)的鋁土礦，有用礦物幾乎均是一水硬鋁石，莫氏硬度6．5—7，而脈石礦物主要為高嶺石，莫氏硬度2—2．5，采用常規(guī)磨礦方法后，一水硬鋁石在粗級(jí)別中富集不多，A1／Si比提高不大；采用選擇性磨礦后，粗級(jí)別不但保留了較大產(chǎn)率，且能將A1／Si比提高至8以上，作為精礦產(chǎn)出。選擇性碎解—浮選流程的采用是脫除SiO₂及提高A1／Si的有效途徑，與單一浮選法相比可大大加粗磨礦粒度，減少浮選礦量和藥劑消耗，降低選礦成本，并可減少精礦難過(guò)濾的程度，為實(shí)現(xiàn)工業(yè)上應(yīng)用鋁土礦邁出了一步。

總之，選擇性磨碎現(xiàn)象廣泛存在，以這—現(xiàn)象為基礎(chǔ)的選擇性磨礦的應(yīng)用且有重要意義。應(yīng)用選擇性磨礦原理可以減少有用礦物的泥化，從而減少有用礦物的浪費(fèi)；可以使不需要磨細(xì)的礦物在盡量粗的情況下從磨礦過(guò)程小中排除；減少不必要的破碎，從而減少能量及材料的消耗。應(yīng)用選擇性磨礦原理或利用產(chǎn)品的粒度差進(jìn)行篩選而短易得到合格產(chǎn)品，或可以得到有利于下步分選的產(chǎn)品。甚至取代某些分選作業(yè)。因此，選揮性磨礦是一種節(jié)約原材料消耗及簡(jiǎn)化選礦流程的新的磨礦方法。從我國(guó)礦產(chǎn)資源的特點(diǎn)及這一新的磨礦方法研究的進(jìn)展來(lái)看，選擇性磨礦省著廠闊的徹景及廣泛的成用范圍。
